Оси и базовые линии вводящих в заблуждение графиков
Статья объясняет, почему столбцы требуют нулевой базовой линии, когда допустимо сузить ось линии и какими подписями раскрыть масштаб и ограничения сравнения.

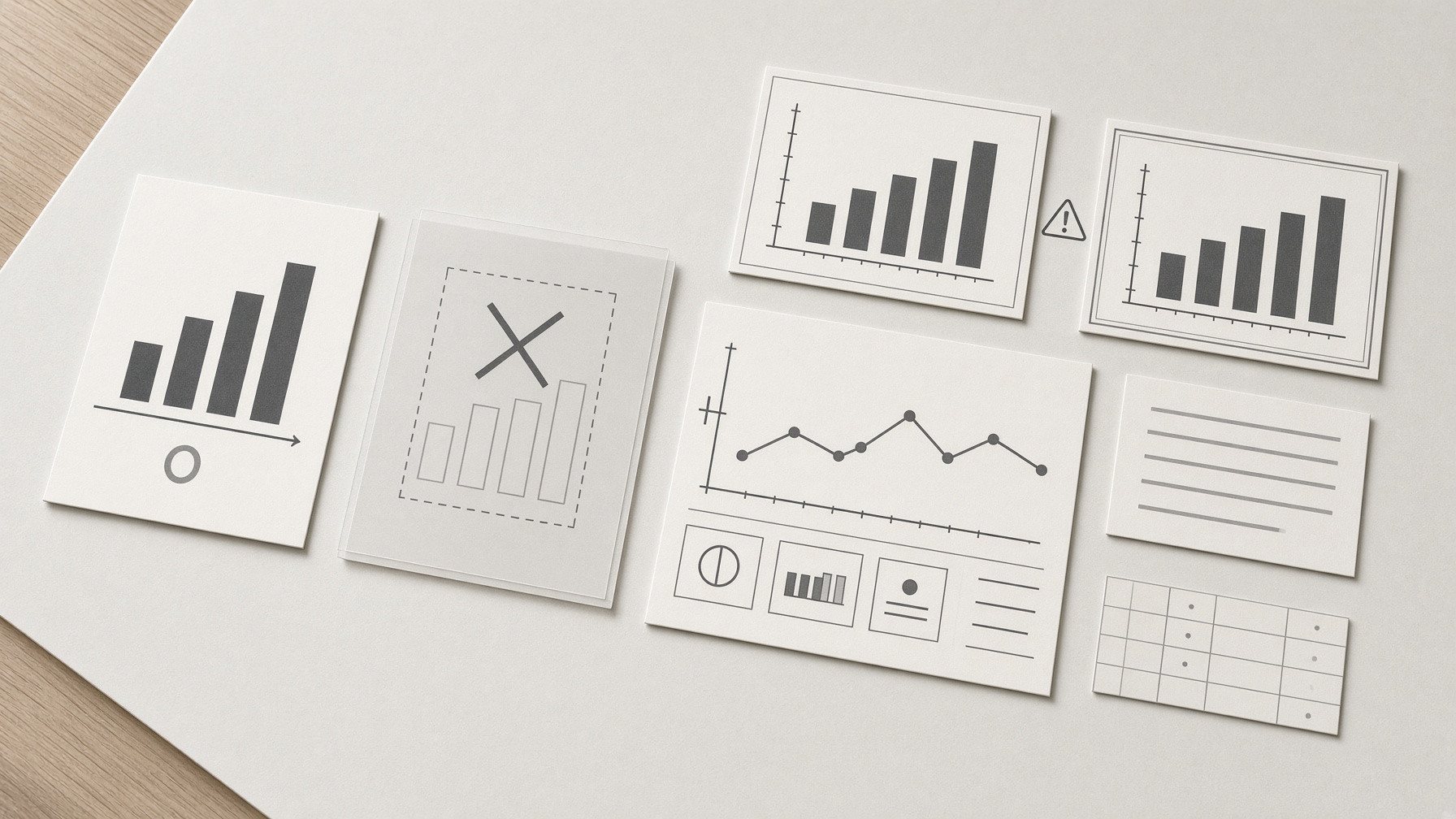

Для столбчатого графика числовая ось должна начинаться с нуля: длина столбца сама показывает величину, поэтому обрезанная база меняет зрительное соотношение длин. Для линейного графика ноль не всегда нужен. Узкий диапазон допустим, когда он отвечает предметному вопросу о вариации или изменении во времени, но границы оси должны быть видимы, выбраны без маскировки и объяснены рядом с графиком.
Если числовая ось линии разорвана, знак разрыва делают заметным, границу выбирают округлённой и повторяют этот факт в текстовом описании. Одновременно проверяют единицы, период, масштаб сравниваемых панелей, подписи, источник и доступную текстовую альтернативу. Явное оформление уменьшает риск неверного чтения, но не превращает любой диапазон в нейтральный.
Сначала определите, что именно читатель считывает
Проверка начинается не с вопроса «есть ли ноль», а с описания визуального кодирования. Запишите, что означает положение метки, длина прямоугольника, высота точки, наклон линии и расстояние между отметками. Один и тот же набор данных можно показать разными способами, но правило оси зависит от того, какое свойство изображения становится носителем сравнения.
Для столбцов основной сигнал — длина от общей базовой линии. Для линии основной сигнал — положение точек на числовой шкале и изменение их положения по ходу периода. Наклон помогает увидеть направление и относительную резкость изменения, однако сам по себе не сообщает абсолютный масштаб. Поэтому редактор сначала фиксирует тип графика, кодируемую величину, единицу наблюдения, единицу измерения, период и группы, которые предлагается сравнивать.
Наблюдаемый признак ошибки здесь прост: читатель видит сильное визуальное различие, но не может по подписи понять, какой элемент изображения его создаёт. В таком случае проверку останавливают и возвращаются к выбору формы. Пока не названы кодирование, единицы и вопрос, нельзя обоснованно решать, нужна ли нулевая база или допустим узкий диапазон.
Столбцы требуют нулевой числовой базовой линии
У столбчатого графика длина должна отсчитываться от нуля. Если нижняя граница поднята, небольшая абсолютная разница занимает большую долю видимой длины и начинает выглядеть как крупный разрыв. Формально значения могут быть подписаны верно, но геометрия изображения уже предлагает другое соотношение. Поэтому числовую ось столбцов не разрывают и не начинают с удобной ненулевой отметки.
Это правило относится именно к чтению длины. Оно не означает, что любой график обязан включать ноль, и не доказывает корректность данных. Нулевая база не исправит пропуски, изменение определения показателя, малую выборку или смещение исходного набора. Она лишь сохраняет честное отношение между числом и длиной прямоугольника.
При проверке посмотрите, где фактически начинается каждый столбец, совпадает ли начало у всех категорий и видна ли отметка нуля. Затем сравните подписи делений с длинами. Если прямоугольники начинаются выше нуля, публикацию такой версии останавливают. Исправление состоит не в добавлении мелкой сноски, а в восстановлении нулевой базы либо в выборе другой формы, где длина от нуля не является главным кодом.
Линия может иметь узкий диапазон, но только по заявленному вопросу
Линейный график показывает положение значений и их изменение во времени. Когда вопрос относится к вариации внутри ограниченного диапазона, начало оси с нуля может скрыть различия, ради которых строится график. В такой ситуации узкая шкала допустима. Основанием служит не желание сделать линию выразительнее, а предметная необходимость показать изменения, которые иначе трудно различить.
Одновременно узкая ось способна зрительно усилить малую абсолютную разницу. Поэтому перед публикацией нужно отдельно прочитать числа и отдельно посмотреть на форму линии. Спросите: не создаёт ли выбранный диапазон драматический наклон там, где изменение по исходной единице невелико; не исчезает ли этот эффект при более широком, но всё ещё уместном диапазоне; понимает ли читатель нижнюю и верхнюю границы без поиска пояснений.
Границы должны быть подписаны явно. Их не прячут за плотной сеткой, не маскируют обрезанными отметками и не оставляют на усмотрение читателя. Ненулевое начало оси объясняют в подписи рядом с графиком: что рассматривается, почему выбран этот диапазон и какое ограничение он создаёт для визуального впечатления. Формулировка должна описывать решение, а не оправдывать заранее желаемый вывод.
Период проверяют вместе с осью. Даже аккуратная шкала может дать иной вид тренда после изменения начальной или конечной даты. В журнале должны остаться исходный период, опубликованный период и причина выбора границ. Если граница времени выбрана только потому, что так линия выглядит убедительнее, версию не публикуют до пересмотра вопроса и периода.
Проверка зрительного усиления
Для внутренней проверки отделите направление изменения от его размера. Сначала сформулируйте словами, что произошло по значениям и единицам, не глядя на наклон. Затем посмотрите, какое впечатление создаёт опубликованный диапазон. Если словесное описание говорит о малой абсолютной разнице, а линия выглядит как резкий перелом, это расхождение нужно устранить более подходящей шкалой или явно раскрыть в подписи. Проверка не требует назначать универсальный предел допустимого сужения: решение связывают с вопросом, единицей и видимыми границами конкретного графика.
После правки повторяют ту же процедуру. Редактор записывает, сохранилось ли направление, насколько ясно читаются пределы и не исчезла ли нужная вариация. Если вывод меняется только из-за перехода между двумя допустимо оформленными диапазонами, публикацию останавливают и уточняют сообщение, которое действительно поддерживают данные.
Если числовая ось разорвана
Разрыв линии иногда используется, чтобы не включать не относящуюся к вопросу часть шкалы. Такой разрыв должен быть заметным, а не декоративным штрихом, который легко пропустить. Границу выбирают округлённой, обозначают на самой оси и повторяют в текстовой альтернативе. Читатель должен узнать о разрыве до того, как сделает вывод о величине изменения.
Сам знак разрыва не решает проблему выбора диапазона. Он сообщает, что часть шкалы пропущена, но не доказывает, что пропуск уместен. Редактор всё равно проверяет абсолютную разницу, единицы, период и содержание вопроса. Если узкая шкала не нужна для чтения данных или делает малое изменение главным зрительным событием без достаточного пояснения, следует расширить диапазон либо изменить форму представления.
Панели сравнимы только при сопоставимых шкалах
Две панели одинакового размера на странице могут кодировать разные диапазоны. Если у них отличаются нижняя или верхняя граница, одинаковый наклон и одинаковая высота участка не означают одинакового изменения. То же относится к разным единицам и периодам. Визуальная близость макета не создаёт сопоставимость данных.
Перед размещением рядом выпишите для каждой панели показатель, единицу, диапазон оси, шаг делений, период и охват групп. Если эти поля различаются, есть два допустимых редакционных действия: привести панели к общему масштабу там, где это соответствует вопросу, либо дать явное предупреждение, что визуальное сравнение высоты и наклона ограничено. Мелкая разница в подписи недостаточна, если сама композиция приглашает сравнивать формы напрямую.
Особенно внимательно проверяют смену единиц. Проценты, процентные пункты, индексы, абсолютные числа и логарифмические значения нельзя обозначать одной общей подписью. Название показателя и единица должны стоять там, где читатель связывает их с осью. Если единицу нельзя сформулировать однозначно, публикацию останавливают до уточнения данных и расчёта.
Подписи должны показывать масштаб, а не сопровождать его задним числом
Минимальный комплект рядом с графиком включает формальный заголовок, описывающий данные, географию при её наличии и период; подписи осей и единиц; источник; существенные сноски и пояснение нестандартного диапазона. Эти элементы размещают в теле страницы рядом с изображением, чтобы смысл не зависел от отдельного файла, всплывающей подсказки или догадки.
Подписи делений должны находиться у соответствующих отметок. Их делают читаемыми и по возможности горизонтальными. Слишком редкие подписи могут скрыть границы, а слишком плотные — затруднить чтение. Задача не в том, чтобы заполнить ось числами, а в том, чтобы читатель мог восстановить масштаб, увидеть ноль у столбцов или ненулевую границу у линии и связать точку с нужной отметкой.
Заголовок не должен подменять ось оценочным выводом. Он сообщает, что показано, где и за какой период. Пояснение под графиком сообщает о разрыве, узком диапазоне, отличии панелей или изменении определения, если это существенно для чтения. Источник и сноски позволяют понять происхождение и ограничения данных, но сами по себе не подтверждают аналитический вывод.
Текстовая альтернатива и данные для точного чтения
Для изображения графика нужна эквивалентная текстовая альтернатива. Она описывает показатель, период, единицы, основную наблюдаемую форму и существенные решения шкалы. Если ось начинается не с нуля или разорвана, это повторяют словами. Текст не должен просто называть тип изображения; он должен позволять понять сообщение без просмотра самой графики.
Когда читателю нужны точные значения, рядом предоставляют доступную таблицу данных. Таблица помогает проверить отдельные точки и сравнить абсолютные величины, которые линия или столбцы передают приближённо. При этом ни таблица, ни текстовая альтернатива не устраняют риск неверной причинной интерпретации. Они повышают доступность и проверяемость представления, но не превращают наблюдаемую связь в доказанную причину.
Журнал проверки перед публикацией
Чтобы решение можно было воспроизвести, сохраняют короткий журнал. В нём отделяют входные данные от оформления и от редакционного вывода. Достаточно записывать то, что другой редактор сможет повторно проверить по той же версии набора и макета.
- Вопрос. Какое сравнение должен поддерживать график и что не входит в заявленный вывод.
- Кодирование. Что означает длина, положение и наклон; какой тип графика выбран.
- Данные. Показатель, единица наблюдения, группы, период, пропуски и известные изменения определения.
- Ось. Нижняя и верхняя границы, шаг делений, наличие нуля, разрыва и причина выбранного диапазона.
- Сопоставимость. Совпадают ли шкалы, единицы и периоды у панелей; какое предупреждение дано при различиях.
- Подписи. Заголовок, единицы, период, источник, существенные пояснения и положение подписей относительно отметок.
- Доступность. Текстовая альтернатива и, при необходимости точного чтения, доступные исходные значения.
- Повторная проверка. Что изменилось после правки и исчез ли эффект, который создавался только выбранным диапазоном.
Критерий остановки должен быть заранее понятен. Версию не публикуют, если столбцы не имеют нулевой базы, разрыв скрыт, единица неоднозначна, панели выглядят сопоставимыми при разных шкалах, период не указан, источник отсутствует или текстовая альтернатива не сообщает о существенном решении оси. Для линии публикацию также останавливают, если редактор не может объяснить предметную необходимость ненулевой границы.
Полезно хранить рядом две версии просмотра: сам макет и значения, по которым он построен. Сначала редактор отмечает наблюдаемый признак — например, ненулевое начало столбцов, разные пределы панелей или неясную единицу. Затем подтверждает его по подписям и данным, записывает принятое решение и повторно проверяет обновлённый график. Такое разделение не позволяет заменить проверку впечатлением от уже исправленного макета.
Что проверить после исправления оси
После изменения масштаба нужно перечитать весь график, а не только ось. Проверьте, сохранился ли заявленный вопрос, не изменился ли вид тренда из-за периода, не перепутаны ли проценты и процентные пункты, не стали ли панели несопоставимыми и не противоречит ли заголовок фактическим данным. Затем сопоставьте график с таблицей значений и текстовой альтернативой.
Отдельно проверьте качество исходных данных и заметность соответствующих оговорок. Корректная базовая линия не устраняет пропуски, малую выборку, смещение, изменение определения или неточную комбинацию показателей. График должен передавать только тот вывод, который поддерживает набор, а сведения о качестве и ограничениях должны быть заметны рядом с сообщением.
Ноль обязателен там, где читатель сравнивает длины столбцов. Узкий диапазон линии допустим там, где он нужен для предметного вопроса, но его границы, разрыв и влияние на зрительное впечатление нельзя скрывать.
Редакционный вывод
Честная ось — это не один универсальный тест, а последовательность проверяемых решений. Сначала определяется визуальное кодирование. Затем для столбцов сохраняется нулевая база, а для линии оценивается необходимость узкого диапазона. После этого проверяются абсолютная разница, период, единицы, сопоставимость панелей, подписи, источник, текстовая альтернатива и доступные значения.
Публикация готова не тогда, когда график выглядит убедительно, а когда другой редактор может по журналу восстановить, почему выбраны именно эта форма, эта шкала и этот период. Если решение нельзя объяснить без ссылки на желаемое впечатление, диапазон или композицию нужно пересмотреть.
